Modélisation par éléments finis d’une structure osseuse (échelle millimètrique)
Par rmonod
—
Dernière modification
24/03/2016 10:45
Baptiste Depalle, INSERM U831:

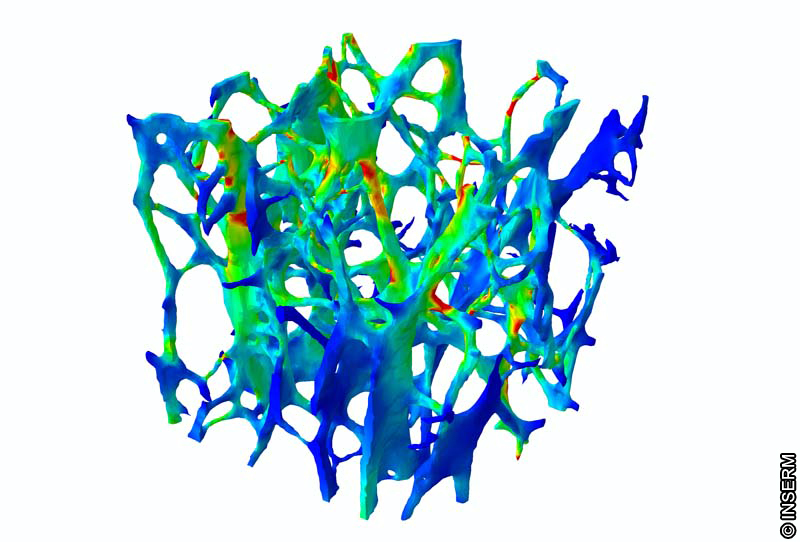

Modélisation par éléments finis d’un cube d’os trabeculaire.
Microtomographie à rayon X assisté par ordinateur (µCT), modélisation par éléments finis réalisée à partir des voxels de l’image 3D.
Vertèbre humaine L2, prélevée post-mortem.
A chaque couleur correspond un champ de déformation lors d’une simulation d’effort.
Cube de 6mm x 6mm ...
COMPLÉMENTS:
Dans le tissu osseux coexistent os compact et os spongieux. L'os spongieux ou os trabéculaire est constitué de travées. Entre les travées de l'os spongieux se positionne la moelle rouge des os (tissu hématopoïétique à l'origine des cellules du sang).
L'échantillon représenté est un cube de 6 mm de côté. Les zones rouges correspondent à des zones de plus grande fragilité.
L'ostéoporose de type I, post-ménopausique, est caractérisée par un amincissement des travées osseuses ainsi qu'une mauvaise connexion de celles-ci.
